아파트 평면도 방향, 북쪽 표시와 거실 창을 함께 보세요

안녕하세요. 시간의 밀도 시밀입니다.



평면도를 휴대폰 화면에 맞춰 돌려도, 그 집의 방향까지 달라지지는 않겠죠.
그런데 도면만 들여다보다 보면 어느새 화면 위쪽을 북쪽으로 생각하게 됩니다.



아파트 평면도 방향은 종이의 위아래가 아니라, 그 도면에 적용되는 북쪽 표시와 창이 바깥을 향한 방향을 함께 보아야 합니다.
같은 남쪽 창이 도면에서는 아래에도, 왼쪽에도 놓일 수 있다는 뜻인데요. 간단한 가상 평면도 하나를 돌려보겠습니다.

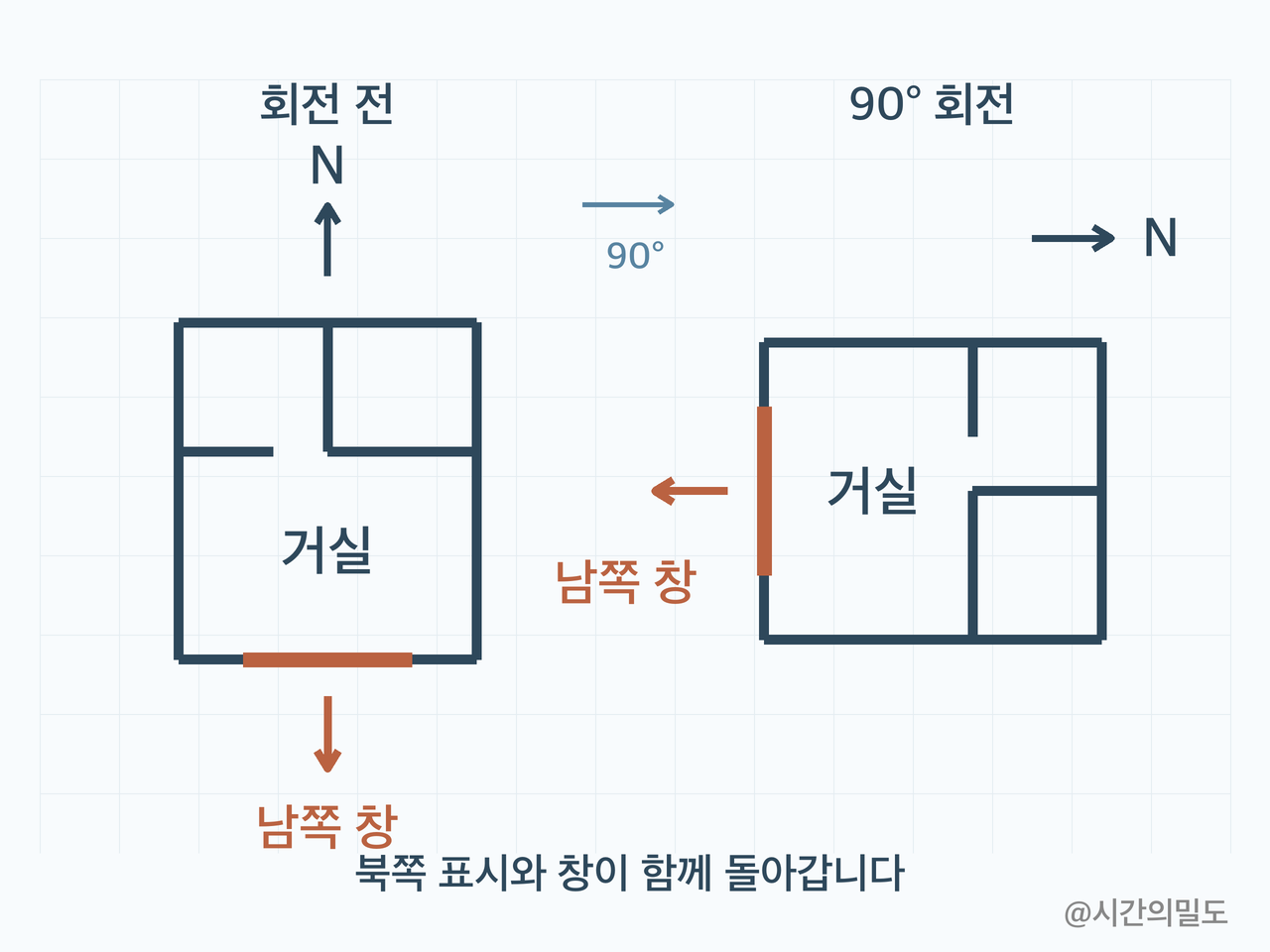

왼쪽 그림에서는 N이 위를 가리키고, 주황색 창은 그 반대인 남쪽을 향합니다.
이 도면 전체를 시계방향으로 90도 돌린 것이 오른쪽 그림입니다. N은 오른쪽으로, 창은 왼쪽으로 옮겨갔지만 둘의 관계는 그대로입니다.



오른쪽 그림의 창을 보고, 화면 왼쪽에 있으니 서향이라고 읽으면 방향이 어긋나겠죠.
창만 보지 않고 북쪽 표시도 함께 따라가면, 도면이 돌아가도 같은 남쪽 창이라는 것을 알 수 있습니다.



◆ 작은 배치도의 N은 어느 그림에 붙어 있을까요?



여기서 한 가지 더 살펴볼 부분이 있습니다.
아파트 안내책자에는 크게 그린 세대 평면도와 작게 넣은 단지 배치도가 한 페이지에 함께 실리기도 하는데요. 작은 배치도에 보이는 N을 큰 세대 평면도에 그대로 옮겨 읽어도 되는지는 별개의 문제입니다.



예를 들어 LH의 과거 동탄2 A63 안내책자의 59A형 페이지에는 세대 평면도와 Key Map이 따로 배치되어 있습니다.
북쪽 표시는 오른쪽 Key Map에 있고, 왼쪽 세대 평면도에는 따로 표시되어 있지 않습니다. 책자에도 평면도의 배치구조는 호라인에 따라 대칭될 수 있다고 안내하고 있습니다.



이 자료만 보고 세대 평면도 위쪽이 곧 북쪽이라고 단정하기는 어렵겠습니다.
내가 보고 있는 세대가 배치도 속 어느 위치와 어떻게 대응하는지가 확인되어야 두 그림의 방향을 연결할 수 있기 때문입니다. 이 책자는 도면 읽기의 사례로 살펴본 것으로, 현재 공급 조건을 설명하는 자료는 아닙니다.



도면을 보기 편하게 놓는 방향과 실제 북쪽을 구분하는 방식은 건축 설계 자료에서도 확인할 수 있습니다.
Autodesk의 공식 도면 방향 설명은 건물 축을 기준으로 잡는 방향과 실제 북쪽을 구분합니다. 그래서 N이라는 글자만 찾는 데서 끝내지 말고, 그 표시가 가리키는 그림과 해당 자료의 안내까지 함께 읽어보시면 좋겠습니다.





◆ 거실 안에서 창 바깥을 바라보면



방향 표시와 세대 도면의 관계를 확인했다면, 이제 창 앞에 서 있다고 생각해 봅니다.
창이 도면의 어느 귀퉁이에 있는지만 보기보다, 거실 안에서 그 창을 통해 바깥을 향하는 쪽을 살펴보는 것입니다. 위 삽화는 이런 공간 관계를 떠올리기 위한 상상 장면입니다.

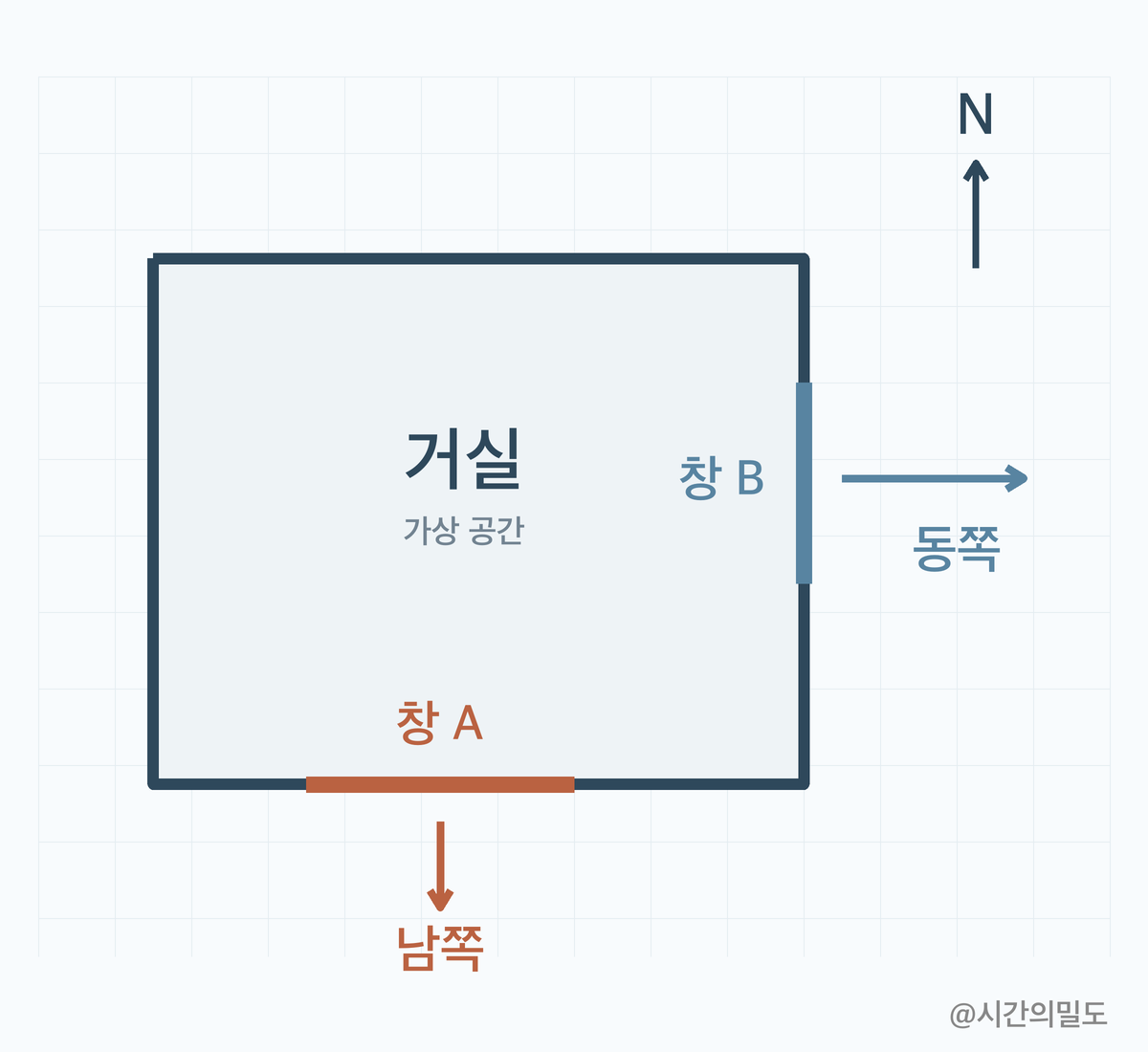

아래 가상 거실에서는 북쪽을 위로 두었습니다.
아래쪽 벽의 창 A를 통해 바깥을 보면 남쪽을, 오른쪽 벽의 창 B를 통해 바깥을 보면 동쪽을 향하게 됩니다. 같은 거실에 있어도 두 창의 방향은 다르겠죠.





그래서 집 전체의 방향을 한마디로 들었더라도, 내가 궁금한 창과 같은 기준인지 살펴볼 필요가 있습니다.
거실의 큰 창을 말하는지, 옆면의 작은 창을 말하는지에 따라 확인하려는 대상이 달라집니다. 북쪽 표시나 세대와의 대응이 빠져 있다면, 가구 배치만 보고 추측하기보다 해당 동·호의 어느 창을 기준으로 설명한 것인지 문의하는 편이 정확하겠습니다.



여기까지 알았다고 해서 햇빛이 들어오는 시간이나 밝기까지 정해지는 것은 아닙니다.
방향과 실제 빛의 차이가 궁금하시다면 남향이어도 채광이 달라지는 이유를 함께 읽어보세요.



다음에 평면도를 돌려볼 때는 창과 북쪽 표시가 함께 움직이는 모습을 한번 떠올려보시면 좋겠습니다.
보기 편하게 놓인 그림과 실제 집의 방향을 구분하는 데 도움이 되었으면 합니다.



자료 확인: 2026년 9월 20일. LH 안내책자 PDF 14쪽(인쇄면 26~27쪽), Autodesk 공식 설명을 참고했습니다. 본문의 도식은 방향 관계를 설명하는 가상 예시이며 실제 세대 도면이나 일조 분석도가 아닙니다.



이상 시간의 밀도 시밀이었습니다 :)
