판상형·타워형 아파트, 동 모양과 우리 집 평면을 나누어 보세요

안녕하세요. 시간의 밀도 시밀입니다.



아파트 소개에서 판상형이나 타워형이라는 말을 들으면 익숙한 집 안 모습부터 떠올리게 됩니다.
그런데 동 전체를 그린 그림과 한 세대의 평면도를 번갈아 보면, 같은 건물을 설명하면서도 서로 다른 이야기를 하고 있다는 걸 알 수 있는데요.



판상형·타워형을 이해할 때는 세대들이 건물에 모여 있는 방식과 내가 볼 한 집의 구성을 나누어 보시면 좋겠습니다.
유형의 이름을 알았다고 그 동의 모든 집이 같은 평면이라고 생각할 필요는 없습니다. 오늘은 방 안으로 바로 들어가기 전에, 엘리베이터에서 우리 집 문까지 이어지는 부분을 먼저 살펴보겠습니다.





◆ 지금 보고 있는 그림은 어디까지 보여주나요?



단지 배치도에서는 여러 동이 놓인 자리를, 한 층의 평면에서는 세대와 공용공간의 관계를 봅니다.
그중 한 집을 따로 펼쳐 놓은 것이 단위세대 평면도입니다. 같은 평면도라는 이름이 붙어도, 그림에 담긴 범위부터 다른 것이죠.



LH 남양주왕숙 A-20BL의 공개 설계공모지침서도 단위세대 평면도와 주거동 평면도를 구분합니다.
마지막 설계현황 서식에서는 평면 TYPE 개수와 판상형·탑상형이라는 주동 형태를 별도 항목으로 적게 되어 있습니다. 이 자료는 도면의 구분을 읽는 사례로 참고하며, 현재 분양이나 이 단지의 완성된 모습을 안내하는 것은 아닙니다.

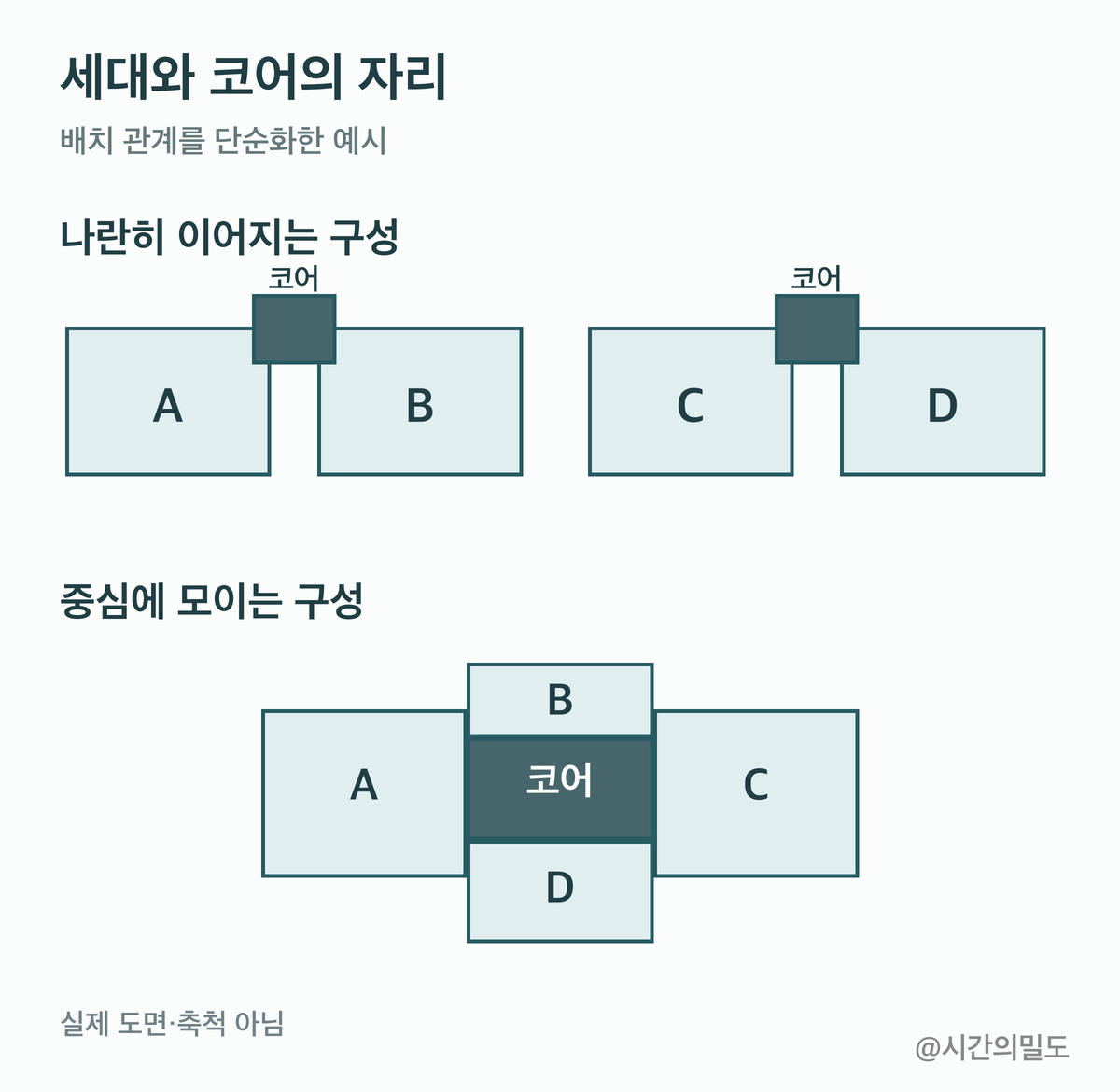

판상형의 대표적인 모습으로는 세대들이 길게 이어지는 구성을, 타워형의 대표적인 모습으로는 공용 코어 주변에 여러 방향의 세대가 모인 구성을 떠올릴 수 있습니다.
여기서 코어는 계단과 엘리베이터 등 층 사이 이동을 맡는 부분을 생각하시면 됩니다. 실제 도면에서는 계단실·승강기·공용 홀의 표시를 함께 찾아보세요.



대표적인 배치 구분은 인천시의 건축물 형태 용어 안내에서도 볼 수 있습니다. 해당 지역의 세부 치수 기준을 모든 아파트에 적용하는 뜻은 아닙니다.





그림은 두 배치 관계를 단순하게 보여준 예시입니다.
실제 건물에는 꺾이거나 여러 구성이 이어진 형태도 있습니다. 2015년 세종시 공동주거 설계안을 분석한 연구에서도 판상형과 탑상형 안에 각각 여러 주동 형태가 나타났습니다. 이름 하나를 특정 외곽선 하나와 똑같이 외우기 어려운 이유입니다.



◆ 엘리베이터에서 내려 현관 앞에 서볼게요



한 층의 평면도를 구했다면 엘리베이터 문 앞에 작은 점을 찍었다고 생각해보세요.
거기서 관심 있는 호의 현관까지 선을 따라가면 됩니다. 내 집 문은 홀에서 바로 보이는지, 옆으로 돌아 들어가는지, 지나가는 길에 다른 집의 문이 놓여 있는지가 조금씩 드러납니다.

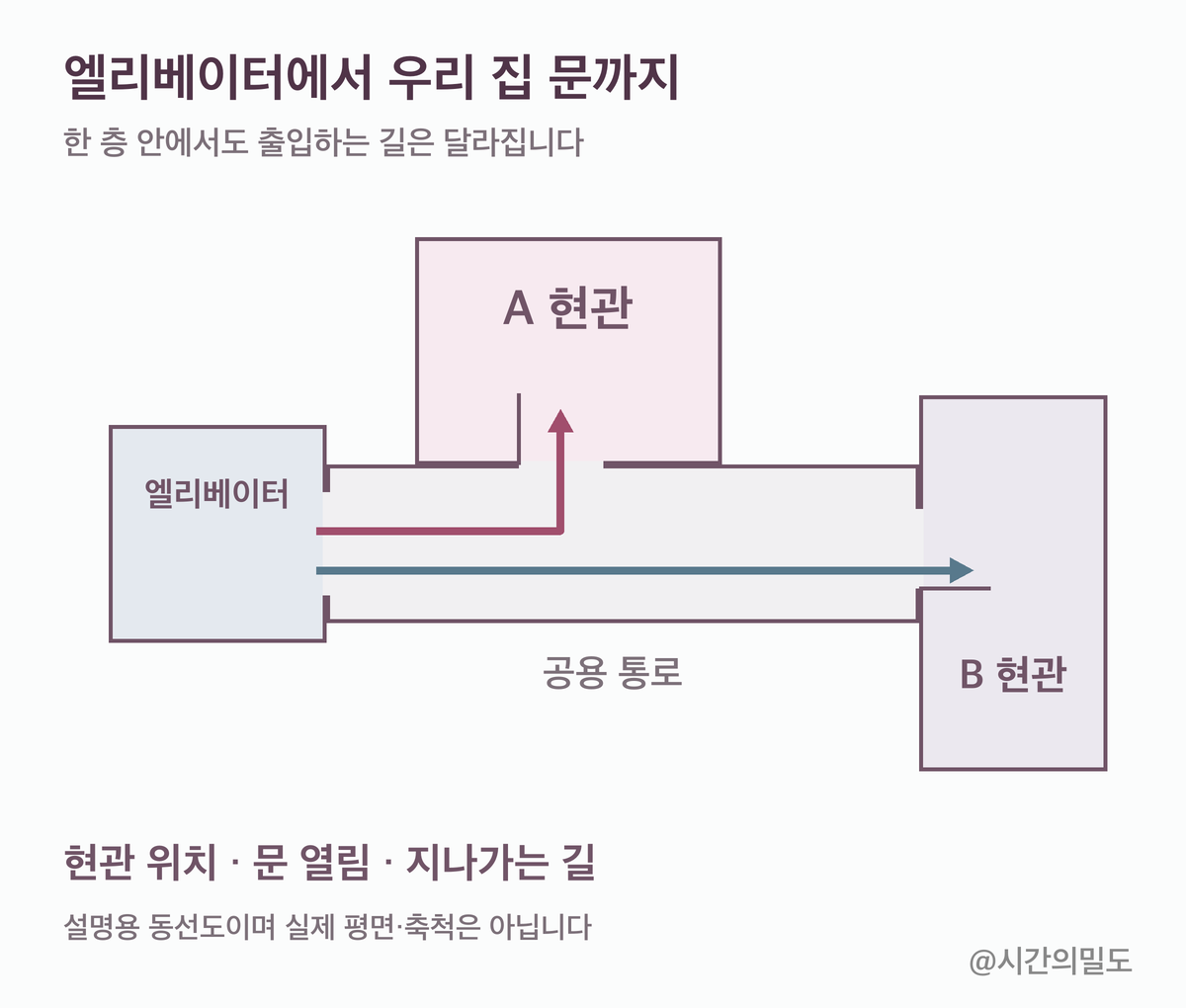

예를 들어 아래 가상 그림의 A 현관은 엘리베이터에서 나와 옆으로 방향을 바꾸면 만나고, B 현관은 통로 끝에 있습니다.
두 집은 같은 층에 있지만 집에 들어가는 길은 서로 다릅니다. 한쪽이 더 좋다는 점수를 매기기보다, 어떤 공용공간을 거쳐 집에 닿는지 확인하는 연습입니다.





현관 위치를 찾았다면 문이 어느 쪽으로 열리는지도 함께 볼 수 있습니다.
다만 도면에서 문이 가까워 보인다는 이유만으로 실제 소음이나 사생활 불편의 정도까지 확정할 수는 없겠죠. 그림에서 생긴 궁금증을 남겨두고, 해당 집을 살필 기회에 홀의 모습과 출입하는 흐름을 확인해보시면 좋겠습니다.



이 부분은 한 세대만 잘라 놓은 평면도에서는 빠져 있을 수 있습니다.
집 안의 도면은 있는데 현관 밖이 안 보인다면, 같은 동·해당 층의 세대 배치를 볼 수 있는 자료가 있는지 물어보세요. 모든 자료가 공개되어 있는 것은 아니므로 보이지 않는 부분을 상상으로 채우지는 않는 편이 좋습니다.



◆ 동 이름을 읽은 뒤에는 내가 볼 호로 돌아옵니다



여러 동이 모인 단지 전체를 한 가지 유형이라고 받아들이는 것도 조심할 부분입니다.
서울시 목4동 728-1번지 모아타운 계획 소개에는 타워형·판상형·복합형 주동을 함께 계획한다는 설명이 나옵니다. 계획 소개의 사례일 뿐 현재 공급 조건이나 입주 일정을 뜻하지는 않습니다.



단지 설명을 읽은 다음에는 관심 있는 동과 호를 다시 짚어보세요.
그 호가 어느 평면 타입에 해당하는지, 보고 있는 층의 배치가 맞는지 연결해야 내가 궁금한 집을 보고 있는 셈이 됩니다. 타입명이 비슷하다는 이유만으로 다른 동의 그림을 가져오면 현관 밖 관계를 잘못 이해할 수 있고요.



이제 그 호의 세대 평면을 펼치면 됩니다.
집 안의 면적과 공간 배분이 궁금해졌다면 앞서 쓴 같은 전용면적도 다르게 느껴지는 이유로 이어서 보실 수 있습니다. 이번에는 그 집이 건물 안에서 어디에 붙어 있는지를 먼저 읽어본 것입니다.



다음에 아파트 자료를 보실 때는 유형 이름 옆에 내가 아직 보지 못한 그림이 무엇인지 떠올려보세요.
한 층의 배치가 필요한지, 그 호의 세대 평면이 필요한지 구분하면 질문도 한결 구체적이 될 것 같습니다.



자료 확인일은 2026년 9월 14일입니다. 그림은 배치 관계를 설명하기 위해 만든 가상 삽화와 개념도이며, 실제 단지의 설계도나 축척을 옮긴 것이 아닙니다.



집의 이름에서 그 안의 공간으로 조금 더 편하게 시선을 옮기는 데 도움이 되었으면 좋겠습니다.
